ZJHP精小型调节阀概述：
ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜 盖
|
A3
|
|
|
带顶装手轮机构 反作用式
|
主要技术参数和性能指标
调节机构主要技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16 |
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
执行机构主要技术参数
|
型号
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20～100(标准):40～200;
80～240; 20～60; 60～100
|
|
带侧装手动机构 正作用式
|
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
始
终
点
偏
差
%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
带定位器
|
±1.0
|
终点
|
±2.5
|
|
回差%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
带定位器
|
≤1.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
死区%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
带定位器
|
≤0.4
|
允许泄漏量L/h
|
1×10-4×阀额定容量
|
|
额定行程偏差%
|
±2.5
|
注：本产品执行GB/T4213-92国家标准。
允许压差 MPa
|
开关方式
|
执行机构型号
|
弹簧范围KPa
|
气源压力KPa
|
需要附件
|
公称通径(阀座直径)mm
|
|
25
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
(32)
|
(40)
|
(125)
|
(150)
|
|
气
关
|
ZHA
-22
|
20～100
20～100
40～200
|
140
250
140
|
P
P
P或R
|
6.4
6.4
6.4
|
5.94
6.4
6.4
|
3.34
6.4
6.4
|
3.34
6.4
6.4
|
2.14
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHA
-23
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
1.31
6.09
6.4
|
0.84
3.9
5.26
|
0.53
2.5
3.39
|
|
|
|
|
|
|
|
|
|
ZHA
-34
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
0.51
2.36
3.21
|
0.33
1.56
2.12
|
0.21
1.0
1.35
|
|
|
|
|
|
|
ZHA
-45
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02
1.39
|
0.15
0.71
0.97
|
0.08
0.40
0.54
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.06
0.37
0.51
|
0.04
0.25
0.36
|
|
气
开
|
ZHB
-22
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
4.46
6.4
6.4
|
3.09
6.4
6.4
|
1.98
5.94
6.4
|
1.11
3.34
6.4
|
0.71
2.14
4.99
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHB
-23
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
0.44
1.37
3.05
|
0.28
0.84
1.95
|
0.18
0.53
1.25
|
|
|
|
|
|
|
|
|
|
ZHB
-34
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
|
|
|
0.17
0.51
1.18
|
0.11
0.33
0.78
|
0.07
0.21
0.5
|
|
|
|
|
|
|
ZHB
-45
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22
0.51
|
0.05
0.15
0.35
|
0.028
0.08
0.20
|
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.03
0.09
0.20
|
0.02
0.06
0.14
|
注：1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

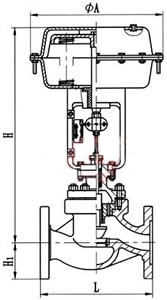

外形尺寸mm
|
DN
|
L
|
H
|
H1
|
质量(kg)
|
φA
|
|
PN16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
|
|
