气动薄膜隔膜调节阀
ZMAT气动薄膜隔膜调节阀\ZMBT气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
安装、使用注意事项
1、气动隔膜阀应垂直安装于管道上， 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路， 以便在隔膜发生故障或维修时能转换成旁路操作， 使生产过程正常进行， 在一般不重要场合， 装设手轮机构后可以省略旁通管路， 以进行手动操作， 同时可限制阀门开度， 当手轮机构停止使用时， 应恢复到原空档位置， 以利于自控系统的正常进行。
3、清洗管道时， 调节应处于最大开度， 以便排除管道内污物。
4、如阀体衬有防腐层， 安装在管道上时，应采用耐腐蚀软垫， 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查， 防止因腐蚀和破裂而损坏其它零件和造成事故
主要技术性能指标
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能
|
项目
|
技术指标
|
|
|
不带定位器
|
带定位器
|
|
|
基本误差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死区％
|
6
|
0.6
|
|
允许泄漏量
|
衬里材料为聚三氟乙烯隔膜材料
为：氯丁橡胶，氟橡胶 |
10-4×阀额定容量
|
|
无衬里材料为，隔膜材料为：氯
丁橡胶，氟橡胶 |
5×10-6×阀额定容量
|
|
|
可配附件
|
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等
|
|
|
额定流量系数Kv偏差％
|
±20
|
|
|
阀体衬里和隔膜材料的组合
4、允许压差 |
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|||
|
公称压力(MPa)
|
1.0
|
|||||||||||
|
配用执行机构型号
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|||||||||
|
关闭时
允许最 大压力 MPa |
信
号 压 力 MPa |
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|||
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
||
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|||

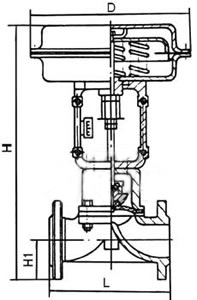

外形尺寸
注：法兰按JB78-59《铸铁法兰》标准选定
